10.1 duim MCU LCD, 220.4 het Bekijken × 129.1 het de Aanrakingsscherm van Gebieds65k TFT LCD
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Vertoningsschaal: | 16:9 | Resolutie: | 1024*600 |
|---|---|---|---|
| Kleuren: | 65K | CPU: | Schors |
| Achtergrondverlichting: | LED | Interface: | RS232/RS485/CMOS/USB |
| LCD Klasse: | Een | ||
| Hoog licht: | lcd grafische vertoningsmodule,LCD Comité Module |
||
10.1 duim MCU LCD, 220.4 het Bekijken × 129.1 het de Aanrakingsscherm van Gebieds65k TFT LCD
Voordeel:
|
Met cpu & Drijfapparaat |
|
Gecontroleerd door Om het even welke MCU |
|
De Tekstkromme van het vertoningsbeeld via Bevelen |
|
de vertoning van 65536 kleurentft |
|
Het aanrakingsscherm |
|
RS232/de Interface van TTL UART & USB-haven |
|
Brede voltagewaaier |
|
Wijd Gebruikt in velen divers Industrieel Gebied |
|
Makkelijk te gebruiken! Krachtige Functie! Besparingskosten en Tijd! |
Productparameters
Model: STI101WT-01 (Industrieel Type)
|
Fysische parameter |
|
|
Model |
STI101WT-01 |
|
Grootte (Duim) |
10.1“ |
|
Resolutie |
1024×RGB×600 |
|
Pixel het Uit elkaar plaatsen |
0.1905 mm × 0.0635 mm (H×V) |
|
Kleur |
65536 kleuren (met 16 bits) |
|
Het bekijken Gebied |
220.4mm×129.1mm |
|
Algemene Afmeting |
246.5mm×147.8mm×16.5mm (N) /18.5mm (T) |
|
Netto Gewicht |
765g (N) /795g (T) |
|
TFT-Comité |
Een Comité van de Niveauindustrie |
|
Het aanrakingsscherm |
De industrieniveau 4 draadweerstand Of zonder aanraking is het scherm facultatief. |
|
Backlightparameter |
|
|
Backlighttype |
Leiden |
|
Helderheid |
500 cd/m2 (De Helderheid kan in 100 niveaus regelbaar zijn.) |
|
Contrast |
500:1 |
|
Het Backlightleven |
30.000 uren |
|
Het bekijken Hoek |
70°/70°/50°/60° (L/R/U/D) |
|
Het werk Temperatuur |
-20°C ~ +70°C |
|
Het werk Vochtigheid |
60°C, 90% |
|
Opslagtemperatuur |
-30°C ~ +85°C |
|
Het schermwijze |
Digitaal |
|
Prestatiesparameter |
|
|
Cpu |
CortexM3 STM32F103 |
|
LCD Controlemechanisme |
CPLD EPM240 |
|
Verfris Tarief |
60 Herz |
|
De Snelheid van de beeldomschakeling |
46 ms/picture (22 pictures/s) |
|
Flitsgeheugen |
Norm 128m, Uitbreiding 4GB |
|
Geheugenbedrag voor beeld |
236 beelden |
|
Interface |
RS232/de Interface van TTL UART (Breid me zo tot RS485 uit.) |
|
Beelden het downloaden |
MiniUSB 2.0 (12Mbps) & BR-kaart |
|
Voltagewaaier |
DC5.0V ~ 20V (typische waarde: 12V) |
|
Macht |
5.0 W |
|
Testrapport |
|
|
MTBF |
4,250,000 H |
|
Het werk Temperatuur |
-30 °C ~ +85°C |
|
Luchtvochtigheid |
60°C, 90% |
|
Het ononderbroken Trilling Testen |
10-55Hz, 1.5mm, 10G |
|
Effectversnelling het Testen |
6ms, 100G |
|
ESD het Testen |
10KV |
|
Stralingsbetrouwbaarheid het Testen |
44W |
|
Hoofdgrootte van TFT LCD-Module |
|
|
Grootte |
Resolutie |
|
3.5“ |
320*240 |
|
4.3“ |
480*272 |
|
5“ |
640*480; 480*272; 800*480 |
|
5.6“ |
640*480 |
|
7“ |
800*480; 800*600; 1024*600 |
|
8“ |
800*600; 800*480; 1024*768 |
|
9“ |
800*480 |
|
10.4“ |
800*600 |
|
12.1“ |
800*600 |
|
15.1“ |
1024*768 |
Andere Modellen
|
Hoofdgrootte van TFT LCD-Module |
|
|
Grootte |
Resolutie |
|
3.5“ |
320*240 |
|
4.3“ |
480*272 |
|
5“ |
640*480; 480*272; 800*480 |
|
5.6“ |
640*480 |
|
7“ |
800*480; 800*600; 1024*600 |
|
8“ |
800*600; 800*480; 1024*768 |
|
9“ |
800*480 |
|
10.4“ |
800*600 |
|
12.1“ |
800*600 |
|
15.1“ |
1024*768 |
Verrichting:
Makkelijk te gebruiken, zijn er slechts 3 stappen u moet doen.
1. Roep een groep „Grafisch Gebruikersinterface in het leven“ Dat u wenst.
2. Sluit uw apparatuur aan onze TFT LCD-direct Module aan door RS232, RS485-haven of TTL-Logica.
3. Schrijf een controleprogramma voor om het even welke MCU om de TFT-Module via „Bevelreeksen“ te werken.
Het werk principe:
De TFT LCD-Module communiceert met het belangrijkste controlemechanisme via het bevel, en dan zou het belangrijkste controlemechanisme de machine om na het ontvangen van het bevel controleren te werken.
Gelieve van nota te nemen: Het belangrijkste controlemechanisme kan door ingenieur met Om het even welke MCU worden ontworpen.
Softwarebeschrijving
Wij bieden u 3 eenvoudige software aan om met TFT LCD-Module te werken.
1. Hulpsoftware: Om beelden en dossiers te uploaden in TFT LCD-Module, en de bevelen aan te tonen.
2. De software van de aanrakingscontrole: Om het controledossier te creëren.
3. Doopvontsoftware: Om het doopvontdossier te creëren.
Garantieperiode
1. De garantieperiode zal 3 jaar na levering duren.
2. Als er om het even welk technisch of kwaliteitsprobleem tijdens garantieperiode is, waarborgen wij de goederen door nieuw product onvoorwaardelijk zullen worden vervangen.

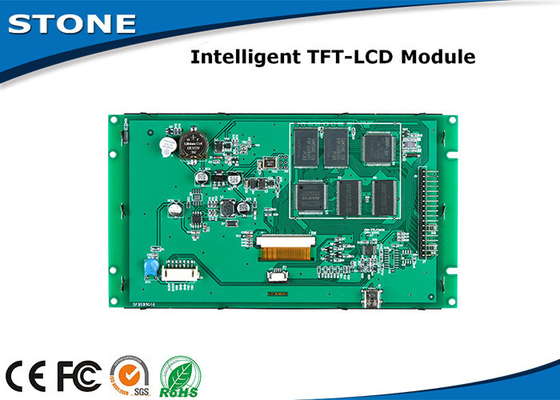

Productbeeld:
