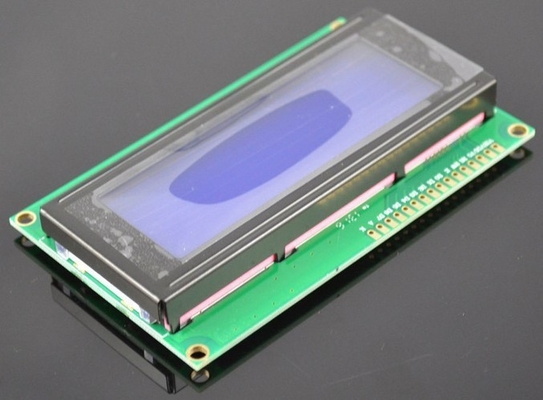

het Karakterlcd van 2004A 20x4 5V Vertoningsmodule voor het Controlemechanisme Blauwe Backlight van Arduino SPLC780

Beschrijving:

Gebruik uw solderless broodplank en draadverbindingsdraden om deze verbindingen te maken:

*Use een broodplankspoor om veelvoudige verbindingen aan GND te maken speldt voor Arduino
*For de potentiometerverbinding, gebruikt de het centrumspeld van de potentiometer en één van beiden van de andere spelden om de verbinding van LCD speld 3 aan Arduino GND te maken
** Een huidige het beperken weerstand of een potentiometer (40 Ohmminimum) zou moeten worden gebruikt om bovenmatige stroom te vermijden. Het zou moeten kijken iets in die aard:
Software

Hier is de bestuurderscode: /* - */
//-karakterlcd voorbeeldcode
//www.hacktronics.com
#include
//-Verbindingen:
//rs (LCD speld 4) aan Arduino-speld 12
//rw (LCD speld 5) aan Arduino-speld 11
//laat (LCD speld 6) aan Arduino-speld 10 toe
Speld 15 van //LCD aan Arduino-speld 13
De spelden van //LCD d4, d5, d6, d7 aan Arduino-spelden 5, 4, 3, 2
LiquidCrystal lcd (12, 11, 10, 5, 4, 3, 2);
int. backLight = 13; //-speld 13 zal backlight controleren
nietige opstelling ()
{
pinMode (backLight, OUTPUT);
digitalWrite (backLight, HOOG); //-draai backlight. Vervang „HOOGTE“ met „LAAG“ om het uit te zetten.
lcd.begin (20.4); //-kolommen, rijen. gebruik 16.2 voor 16x2 LCD, enz.
lcd.clear (); //-begin met het leeg scherm
lcd.setCursor (0.0); //curseur wordt geplaatst aan kolom 0, rij 0 (de eerste rij die)
lcd.print („Hello, Wereld“); //verandert deze tekst in van wat u houdt. houd het schoon.
lcd.setCursor (0.1); //plaatst curseur aan kolom 0, rij 1
lcd.print („keyes“);
//als u een 4 rij LCD hebt, uncomment deze lijnen aan de bodemrijen te schrijven
//en verandert hierboven verklaring de van lcd.begin ().
//lcd.setCursor (0.2); //curseur wordt geplaatst aan kolom 0, rij 2 die
//lcd.print („Rij 3“);
//lcd.setCursor (0.3); //curseur wordt geplaatst aan kolom 0, rij 3 die
//lcd.print („Rij 4“);
}
nietige lijn ()
{
}
/* - */
U zult nu een omslag genoemd LCD_example hebben
Begin de Arduino-software en laad het voorbeeldprogramma door File->Sketchbook->Open te klikken
Selecteer navigeer aan de LCD_example-omslag en? LCD_example.pde? dossier.
Breng het programma naar over uw Arduino door te klikken? Upload aan I/O raad? knoop. Na het uploaden, op LCD zou u moeten zien:
Hello, Wereld
