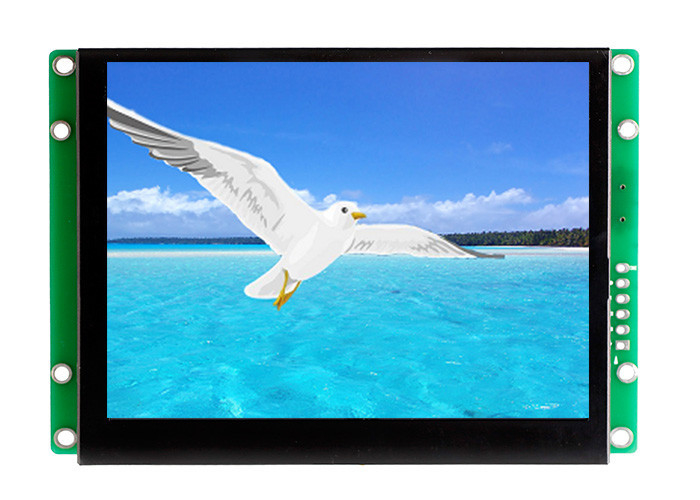

TFT-de Module hoge resolutie van zonlicht leesbare TFT LCD met HMI-apparaat

Fysische parameter

Model:

STA056WT-01

Grootte (Duim):

5.6 ' '

Resolutie:

640×RGB×480

Pixel die uit elkaar plaatsen:

0.1905mm×0.0635mm (H×V)

Kleur:

65536 kleuren (met 16 bits)

Het bekijken Gebied:

112.9 mm×84.67 mm

Vertoningsdimensie:

114.9 mm×86.67 mm

Algemene Afmeting:

143.5mm×101.4mm×18mm (N)/21mm (T)

Netto Gewicht:

240g (n-)/275g (T)

TFT-Comité:

A+ het Comité van de Niveauindustrie

Het aanrakingsscherm:

De industrieniveau 4 draadweerstand

Of zonder aanraking is het scherm facultatief.

Backlightparameter

Backlighttype:

Leiden

Helderheid:

500cd/m2

(De Helderheid kan in 100 niveaus regelbaar zijn.)

Contrast:

500:1

Het Backlightleven:

50.000 uren

Het bekijken Hoek:

70°/70°/50°/70° (L/R/U/D)

Het werk Temperatuur:

-30℃ ~ +85℃

Het werk Vochtigheid:

60℃, 90%

Opslagtemperatuur:

-30℃ ~+85℃

Het schermwijze:

Digitaal

Prestatiesparameter

Cpu:

CortexM3 STM32F103 200MHz

LCD Controlemechanisme:

CPLD EPM240

Verfris Tarief:

60Hz

De Snelheid van de beeldomschakeling:

30ms/picture (33 pictures/s)

Flitsgeheugen:

Standaard2gb, Uitbreiding 4GB

Geheugenbedrag voor beeld:

314 beelden

Interface:

RS232 de Interface van /TTL UART

(Breid me zo tot RS485 uit.)

Beelden die downloaden:

MiniUSB2.0 (12Mbps)

Voltagewaaier:

DC4.5V ~ 42V (typische waarde: 12V)

Macht:

3.0W

Testrapport

MTBF:

4,250,000 H

Het werk Temperatuur:

-30℃ ~ +85℃

Luchtvochtigheid:

60℃, 90%

Ononderbroken Trilling die testen:

10-55Hz, 1.5mm, 10G

Effectversnelling die testen:

6ms, 100G

ESD die testen:

10KV

Stralingsbetrouwbaarheid het Testen

44W
