Windows CE-Moduletype Industriële PC

1. Kenmerk van Product

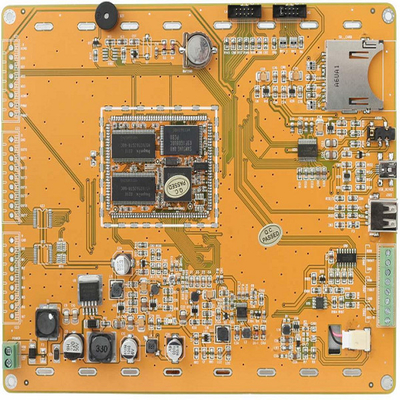

Hardwarespecificatie

• De ultrahoge integratie, voltooit Ingebedde vaste structuur en gebruikersvriendelijke ter plaatse.
• USB-GASTHEER, USB DVICE, BR-KAART, ENZ.
• RISC-de WAPENspaander met 32 bits, ARM920T-kern, frequentie is 400MHz.
• SDRAM: 64M.
• NAND FLITS: 64M.
• 7-duim het digitale TFT-scherm (16:9), 800 × 480 resolutie, leiden backlight.
• Four-wire weerstand biedende aanrakingsscherm.
• Twee standaard verwisselbare RS232, één RS232/RS485 die, met PC, MCU, PIC, AVR, DSP, enz. coördineren.
• Zoemer voor de alarm correcte controle.
• Macht: 9V~28V.
• Werkende temperatuur: -20℃ ~ +70℃, Opslagtemperatuur: -30℃ ~+85℃, Werkende vochtigheid: 45% ~80%RH.
• De schermen zijn overgegaan de certificatie van Ce, FCC, ROHS en temperaturen.

Softwarespecificatie

• Het echte de KERNbesturingssysteem van uitgavenvensters CE5.0 is pre-geïnstalleerd en de beginnende tijd is minder dan 12 seconden.
• Nadat het systeem begint, is de resterende capaciteit van SDRAM tot 60M.
• De geheugenruimte kan tussen programmageheugen en opslaggeheugen worden aangepast. De gegevens zouden niet neer verloren worden na macht.
• EVC/VS2005 software en MFC.
• ActiveSyncsoftware, code het zuiveren door USB-haven.
• Steunend voor behoud van de registratie, de tijd en de datum onder macht-benedensituatie.
• De toepassingen kunnen automatisch lopen wanneer STeWin070 door de registratie te wijzigen aanzetten.
• BR-de kaart kan het macht- beeld worden gewijzigd en OS en enz. bevorderen. Het kan tot 8GB steunen.
• BR-de kaart kan software, de dossiers van verschillende media en de gegevens opslaan.
• Het steunen voor API functioneert, zoals backlightcontrole, volumeaanpassing, het schermomwenteling, tijdcontrole, enz.
• Backlight en het geluid kunnen door parameter worden aangepast.
• De gebruikers kunnen tussen systeem en toepassing door schakelaar schakelen.
• Het aanbieden volledig - de functionele SDK-code en API functioneren.
• Aanbiedings vrije broncode voor eenvoudig nut.
• De waakhond kan systeem neer verhinderen.
• FRAM, de opgeslagen gegevens en de frequente gegevens lezen en schrijven, gelezen en schrijven de snelheid aan RAM gelijkwaardig is.
• Het Nandflashformaat TFAT, om ongevallen tijdens de verrichting te vermijden dient corruptie in die door stroomuitval wordt veroorzaakt.

2. Specificatie en Prestatiesparameter

3. Afmetingen

Installatiegrootte van STeWin8S

Eenheid: mm

4. Verschijningsinleiding

5. Interfaceinleiding

1, Macht: Gelijkstroom 9V~28V

2, USB-interface: USB-GASTHEER voor u-Schijf (tot 2G), USB-muizen, USB-toetsenborden

3, BR-kaart: tot 8G

4, SW1

Deze schakelaar is een updateembleem, systeem of of automatisch

5, Netwerkinterface

6, Serie: RS232 en (Facultatieve) RS485

STeWin070 kunnen een toonbaar eindcontroleapparaat zijn en verbonden met ondergeschikte computer (mcu) door RS232.

Het voordeel om vertoningsinterface van controlesysteem te scheiden maakt de systemenonafhankelijke en bevordert gemakshalve.

7, Audio (Facultatieve) outputhaven: verbind met Stereohoofdtelefoonoutput of spreker
