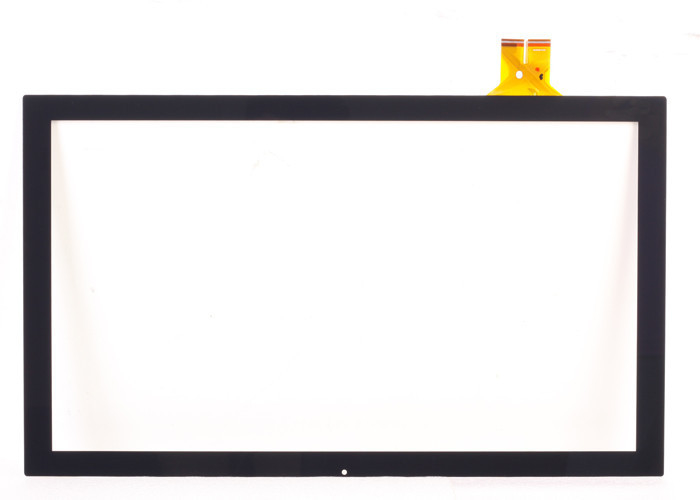

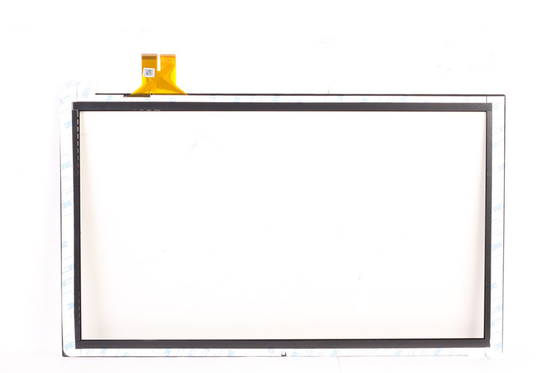

PG Structuur Multilcd Aanrakingscomité 21.5 Duim capacitieve touchscreen

PG Structuur Multilcd Aanrakingscomité 21.5 Duim capacitieve touchscreen

Snel Detail:

• Dekkingshuisdier + het Glas + de Kleefstof + FPC van ITO
• IC-Project: SIS9251 + 9203
• Het werkvoltage: 2.8V-3.3 V
• Multiaanraking: 10 punten

Hoofdmateriaal:

IC: van Taiwan, Amerika enz.

Glas: van Japan, Amerika, Duitsland enz.

Film: van Japan, Korea enz.

Aanraking PanelSpecification:

Modelleer Nr.	SCT-pb1-004672A
Structuur	PG
Grootte	21.5 Duim
Multiaanraking	10 punten
Actief Gebied	478.2 x 269.8mm
Overzichtsdimensie	525 x 312mm
ITO-Glas	1.8mm
Dekkingshuisdier	0.188mm
Kleefstof	0.165mm
Totale Dikte	2.3±0.1mm
Oppervlaktehardheid	3H
Het werkvoltage	2.8V-3.3V
Verbinding	MAÏSKOLF
IC-Project	SIS9251 + 9203
Transparant	≥87%
Werkende temperatuur	-20℃~70℃, ≤90%RH
Opslagtemperatuur	-30℃~80℃, ≤90%RH

Hoofdstructuur:

• GG structuur

GG de structuur is dekkingsglas plus de technologieoplossing van het sensorglas, met hoge overbrenging, goed effect van het beschermen van kras en ook harder dan PG structuur.

• OGS-structuur

OGS is één glasoplossing, direct vorm ITO die film in het beschermende glas leiden en gebruikt de sensortechnologie. Het heeft het voordeel van de eenvoudige structuur, lichte, dunne en goede overbrengend enz.

• PG structuur

PG de structuur gebruikt één PET-folie plus de oplossing van het sensorglas. De rijpe procestechnologie drukt zeer het mislukkingstarief en de kosten. Het heeft hetzelfde niveaugewicht met OGS-structuur.

Toepassing:

• Autonavigatie (GPS)
• Onderwijselektronika
• Huishoudapparaat
• Banksysteem
• Slim huissysteem
• Industrieel materiaal
• (MEDIO) tabletpc
• Slimme telefoon
• Ultraboek
• Allen in Één (AIO)

Milieuvoorwaarde:

Punt	Waarde
werkomgeving	-20℃~70℃, ≤90%RH
opslagmilieu	-30℃~80℃, ≤90%RH

Elektrische Kenmerken:

Punt	Waarde
het werk voltage	DC2.8~3.3V
isolatieweerstand	>20M, DC25V
werkende stroom	12mA~14.5mA
reactietijd	≤16ms

Mechanische Kenmerken:

Punt	Waarde
het gebied van het vingercontact	Φ≥5mm
overbrenging	≥87%

Betrouwbaarheidsvoorwaarde:

Punt	Voorwaarde
op hoge temperatuur en vochtigheid	60℃, 90%RH, 96H
opslag op hoge temperatuur	70℃/120H
thermische schok	-20℃ (0.5H) ~+70℃ (0.5H) door 100 cycli

Assemblagevoorzorgsmaatregelen:

1. Oefen geen extra kracht uit om paneel te raken.
2. Aangezien het aanrakingspaneel transparant en duidelijk is, zorg ervoor om vingerling of handschoen voordien wat betreft te dragen. Zorgvuldig ben van uw handen en andere delen van verwonding bij behandeling door glashoeken.
3. Wanneer behandeling, zorg ervoor om de grenzen van het aanrakingspaneel te houden delen niet centreren om vuil te vermijden om paneel te raken. Hef aanrakings geen paneel door staart op om staart te vermijden losmaken.
4. Wanneer het installeren en het assembleren, hef geen staart met zware kracht op om staartschil van aanrakingspaneel te vermijden.
5. Plak of zet andere delen op de staart, zoals extra film of metaalplaat niet op. Aangezien het extra kracht zal uitoefenen om van uiteinde de steel te verwijderen en staart te veroorzaken maak los.
6. Gelieve te trekken geen FPC met kracht van kant aan kant, omdat de FPC-spanning FPC zal maken barsten.
7. Als er luchtgroef op aanrakingspaneel is, wanneer de structuur van het ontwerpproduct, geen vloeistof en poeder dichtbij de luchtgroef ervoor zorgt.
8. om zware spanning te vermijden om paneeloppervlakte te raken, zorg ervoor om 0.2mm0.5mm het assembleren hiaat tussen aanrakingspaneel en geval te houden.
