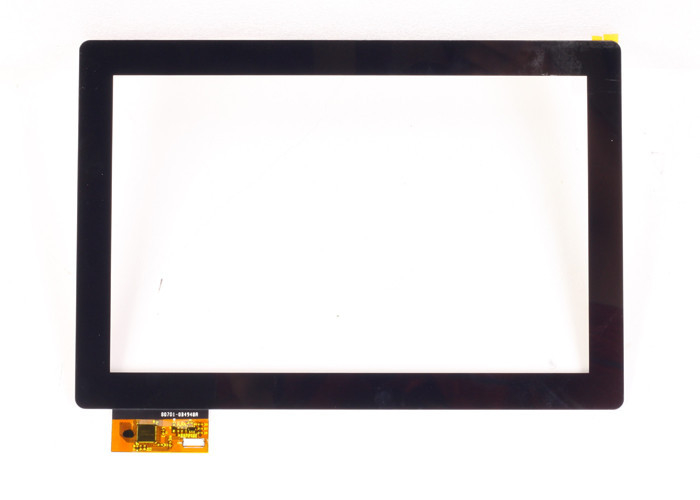

De douane ontwierp Capacitieve Aanrakingsgg Structuur Focaltech 5506 Spaander

De douane ontwierp Capacitieve Aanrakingsgg Structuur Focaltech 5506 Spaander

Snel Detail:

1. Dekking Glass+OCA+ITO Glass+FPC
2. Oppervlaktehardheid: 7H
3. Sensorproces: Druk
4. Interface: I2C
5. Het werkvoltage: 2.8V-3.3 V
6. Lichte Overbrenging: ≥86%

Assemblagevoorzorgsmaatregelen:

1. Oefen geen extra kracht uit om paneel te raken.
2. Aangezien het aanrakingspaneel transparant en duidelijk is, zorg ervoor om vingerling of handschoen voordien wat betreft te dragen. Zorgvuldig ben van uw handen en andere delen van verwonding bij behandeling door glashoeken.
3. Wanneer behandeling, zorg ervoor om de grenzen van het aanrakingspaneel te houden delen niet centreren om vuil te vermijden om paneel te raken. Hef aanrakings geen paneel door staart op om staart te vermijden losmaken.
4. Wanneer het installeren en het assembleren, hef geen staart met zware kracht op om staartschil van aanrakingspaneel te vermijden.
5. Plak of zet andere delen op de staart, zoals extra film of metaalplaat niet op. Aangezien het extra kracht zal uitoefenen om van uiteinde de steel te verwijderen en staart te veroorzaken maak los.
6. Gelieve te trekken geen FPC met kracht van kant aan kant, omdat de FPC-spanning FPC zal maken barsten.
7. Als er luchtgroef op aanrakingspaneel is, wanneer de structuur van het ontwerpproduct, geen vloeistof en poeder dichtbij de luchtgroef ervoor zorgt.
8. om zware spanning te vermijden om paneeloppervlakte te raken, zorg ervoor om 0.2mm0.5mm het assembleren hiaat tussen aanrakingspaneel en geval te houden.

Specificatie:

Modelleer Nr.	SCT-ga0-004948A
Grootte	10.1 duim
Actief Gebied	219 x 137.6mm
Overzichtsdimensie	250 x 170mm
Structuur	Dekkingsglas + Sensorglas
Dekkingsglas	1.1mm
Sensorglas	0.55mm
Totale Dikte	2.1±0.1mm
FPC	Pitch=0.5mm
Oppervlaktehardheid	7H
Verbinding	COF
IC-Model	FT5506
Multiaanraking	10 punten
Interface	I2C
Overbrenging	≥86%
Het werk Voltage	2.8-3.3V
Besturingssysteem	Androïde/Linux
Werkende temperatuur	-20℃~70℃, ≤90%RH
Opslagtemperatuur	-30℃~80℃, ≤90%RH

LCD Specificatie:

Grootte	10.1 (Diagonale) duim
Resolutie	1280 x 3 (RGB) x 800
Bestuurderselement	a-Si de actieve matrijs van TFT
Punthoogte	0.0565 x 0.1695 (H) mm (van W)
Actief Gebied	216.96 (W) x 135.60 (H) mm
Interface	LVDS
Vertoningswijze	Normaal Wit, Transmissive
Kleurenregeling	RGB-streep
Technologietype	a-Si
Pixelhoogte (mm)	0.192 (h) x 0.192 (v)
Pixelconfiguratie	R.G.B. Verticale Streep
Oppervlaktebehandeling	Glans
De Consumptie van de Backlightmacht	TBD (Type.)
Comité Machtsconsumptie	TBD (Type.)
Het bekijken Richting	12 uur
Gewicht	207g

Ongeveer ons

Hoofdstructuur:

■ GG structuur
GG de dekkingsglas van het structuurgebruik plus de oplossing van het sensorglas, harder dan PG structuur, hoge overbrenging en goed effect voor anti-kras.

■ PG structuur
PG de structuur gebruikt één PET-folie plus de oplossing van het sensorglas. De rijpe procestechnologie drukt zeer het mislukkingstarief en de kosten. Het heeft hetzelfde niveaugewicht met OGS-structuur.

De structuur van ■ OGS
OGS gebruikt één glasoplossing, direct vorm ITO die film in het beschermende glas leiden en gebruikt de sensortechnologie. Het heeft het voordeel van de eenvoudige structuur, lichte, dunne en goede overbrengend enz.

Hoofdmateriaal:

1. IC: van Taiwan, Amerika enz.
2. Film: van Japan, Korea enz.
3. Glas: van Japan, Amerika, Duitsland enz.

Toepassing:

• Slimme telefoon
• Autonavigatie (GPS)
• (MEDIO) tabletpc
• Onderwijselektronika
• Ultraboek
• Allen in Één (AIO)
• Huishoudapparaat
• Banksysteem
• Slim huissysteem
• Industrieel materiaal

Milieuvoorwaarde:

Punt	Waarde
werkomgeving	-20℃~70℃, ≤90%RH
opslagmilieu	-30℃~80℃, ≤90%RH

Mechanische Kenmerken:

Punt	Waarde
het gebied van het vingercontact	Φ≥5mm
overbrenging	≥87%

Elektrische Kenmerken:

Punt	Waarde
het werk voltage	DC2.8~3.3V
isolatieweerstand	>20M, DC25V
werkende stroom	12mA~14.5mA
reactietijd	≤16ms

Betrouwbaarheidsvoorwaarde:

Punt	voorwaarde
op hoge temperatuur en vochtigheid	60℃, 90%RH, 96H
opslag op hoge temperatuur	70℃/120H
thermische schok	-20℃ (0.5H) ~+70℃ (0.5H) door 100 cycli
