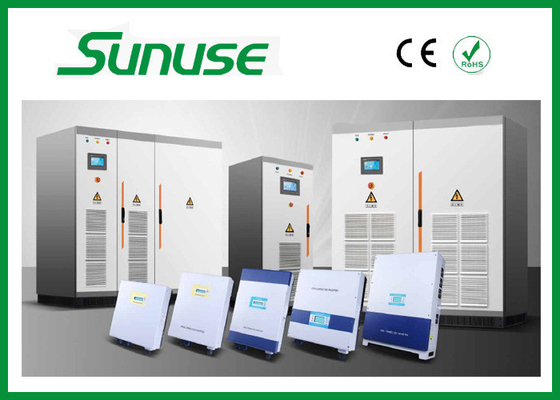

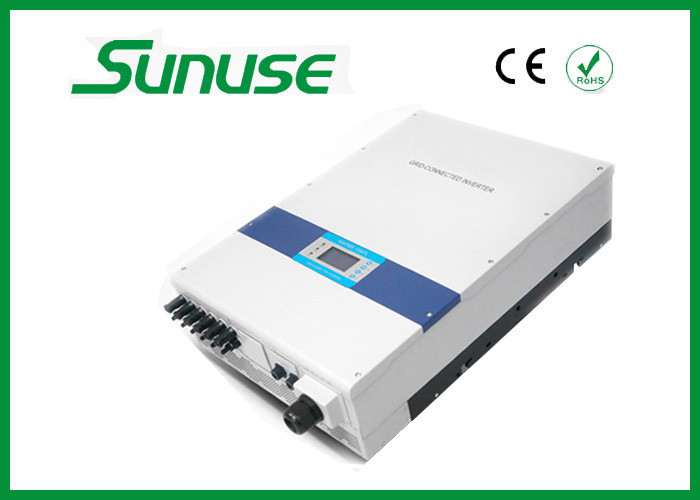

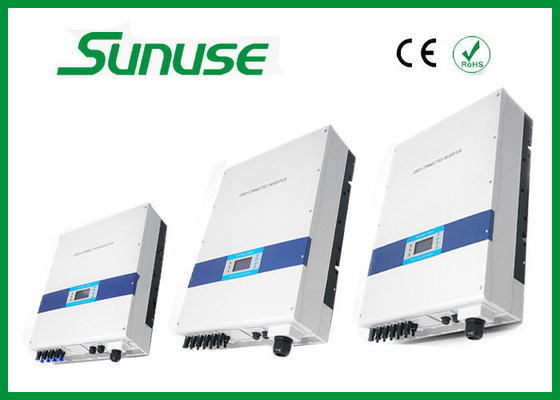

Waterdichte IP65 50Hz/60Hz de zonneomschakelaars van de netband 360V - 440V met LCD vertoning

PV op Hoge MPPT Efficiency 99.60% van de Net Zonneomschakelaar IP65 Graad van Bescherming

Snel Detail:

• 1. De brede waaier van het Outputvoltage: 360~440Vac.
• 2. Waterdicht IP65 ourdoorontwerp.
• 3. 5 jaar garantie
• 4. LCD vertoning

Specificaties:

Model (EERSTE)	5000TL	6000TL	8000TL	10000TL	12000TL	15000TL	17000TL	20000TL	30000TL
Max. gelijkstroom-inputmacht (w)	5180	6200	8300	11200	13300	15800	17900	21000	32000
Max. gelijkstroom-voltage (Vdc)	900				1000
Beginvoltage (Vdc)	250
De werkende waaier van MPPT (Vdc)	250~720			250~800
Aantal input	2			4		6			10
Aantal MPPT-drijvers	2
Max. inputmacht per MPPT (w)	3500	4000	5000	6000	7000	8500	9500	11000	16500
Max. ingangsstroom (a)	2*10	2*12	2*16	2*22	2*24	2*30	2*32	2*35	2*33
Nominale outputmacht (w)	5000	6000	8000	10000	12000	15000	17000	20000	30000
Max. outputmacht (w)	5000	6000	8000	10000	12000	15000	17000	20000	30000
Nominaal vermogen huidig (a)	7.3	8.7	11.6	15.2	16	22.7	25.8	30.3	44.5
Max. outputstroom (a)	7.9	9.5	12.7	16	16	25	28.3	33.3	48
Nominaal outputvoltage (Vac)	400
De waaier van het outputvoltage (Vac) *	360~440
Netfrequentiegebied (Herz) *	50/60±5
Machtsfactor	0.9 (het leiden) ~0.9 (bekleding)
THDI	<3>
Max. efficiency	97.60%	97.80%	98.10%	98.10%	98.10%	98.10%	98.10%	98.20%	98.00%
Euro. efficiency	96.70%	96.90%	97.30%	97.50%	97.60%	97.50%	97.60%	97.60%	97.50%
MPPT-efficiency	99.60%	99.60%	99.60%	99.60%	99.60%	99.60%	99.60%	99.60%	99.60%
Verrichtingstemperatuur (°C)	-25~+60
Lawaai [dB (a)]	≤25			≤50					≤65
Consumptie bij nacht (w)	0
Elektroisolatie	Transformerless
Het koelen concept	Het natuurlijke koelen			Ventilator het koelen
Graad van bescherming	IP65
Mededeling	RS845/RS232 (facultatief WIFI)
Afmeting (W*D*H mm)	470*165*560			470*165*585		470*165*670		580*235*800
Gewicht (kg)	32			35		50		60

Toepassing:

Is een net-band omschakelaar een elektroapparaat dat zonnemachtsgebruikers toestaat om hun netmacht aan te vullen

met zonnemacht.

Het werkt door de hoeveelheid voltage en stroom te regelen die van de directcurrent zonnepanelen wordt ontvangen

(of andere energiebron van D.C.) en omzettend dit in wisselstroom.

Het belangrijkste verschil tussen een omschakelaar en een net-band omschakelaar is dat de laatstgenoemde ook verzekert

dat de geleverde macht in fase met de netmacht zal zijn.

Dit staat individuen met surplusbevoegdheid (toe wind, zonne, enz.) om de macht terug naar het nut te verkopen.

Dit wordt soms genoemd „achteruit spinnend de meter“ zoals dat is wat letterlijk gebeurt.

Op de Omschakelaarsvoordeel van de Netband:

1. Uitstekende thermische prestaties.

2. Hoog overbelastingsvermogen in de meeste omringende omstandigheden.

3.Transformerless ontwerp met hogere verrichtingsefficiency.

4. Industrieel-rangcomponenten voor robuuste verrichting worden gebruikt die.

5. De geavanceerde DSP-controletechnologie levert nauwkeurige gegevens.

6. Één slimme onafhankelijke MPPTs om algemene efficiency te verbeteren.

7. Modulizedontwerp voor gemakkelijk onderhoud.

8. De programmeerbare afzet van het machtsbeheer.

==Typical operation==

De omschakelaars vergen gelijkstroom-macht en keren het aan wisselstroom om zodat kan het in het net van het elektrisch nutsbedrijf worden gevoed.

De omschakelaar van de netband moet zijn frequentie met dat van het net synchroniseren

(b.v. 50 of 60 Herz) gebruikend een lokale oscillator en beperk het voltage tot neen hoger dan het netvoltage.

Een moderne GTI van uitstekende kwaliteit heeft een vaste factor van de eenheidsmacht,

welke middelen zijn outputvoltage en stroom volkomen worden opgesteld,

en zijn fasehoek is binnen 1 graad van het wisselstroomnet.

De omschakelaar heeft een computer aan boord die de huidige AC netgolfvorm zal ontdekken,

en output een voltage om met het net te corresponderen.

Nochtans, zou leveren van reactieve macht aan het net noodzakelijk kunnen zijn om het voltage te houden

in het lokale net stond de binnenkant beperkingen toe.

Anders, in een netsegment met aanzienlijke macht van vernieuwbare bronvoltageniveaus

teveel op momenten van hoge productie, d.w.z. rond middag zou kunnen toenemen.

De net-band omschakelaars worden ook ontworpen om snel van het net los te maken als het nutsnet daalt.

Dat zorgt ervoor dat in het geval van een elektriciteitspanne, de omschakelaar van de netband zal sluiten om de energie te verhinderen

het brengt van schade van om het even welke lijnarbeiders over die worden gestuurd om het machtsnet te bevestigen.

Behoorlijk gevormd, laat een omschakelaar van de netband een huiseigenaar aan gebruik toe

een alternatief systeem van de machtsgeneratie als zonne of windenergie zonder het uitgebreide van nieuwe bedrading voorzien

en zonder batterijen. Als de alternatieve macht die ontoereikend is worden veroorzaakt,

het tekort zal van het elektriciteitsnet afkomstig zijn.
