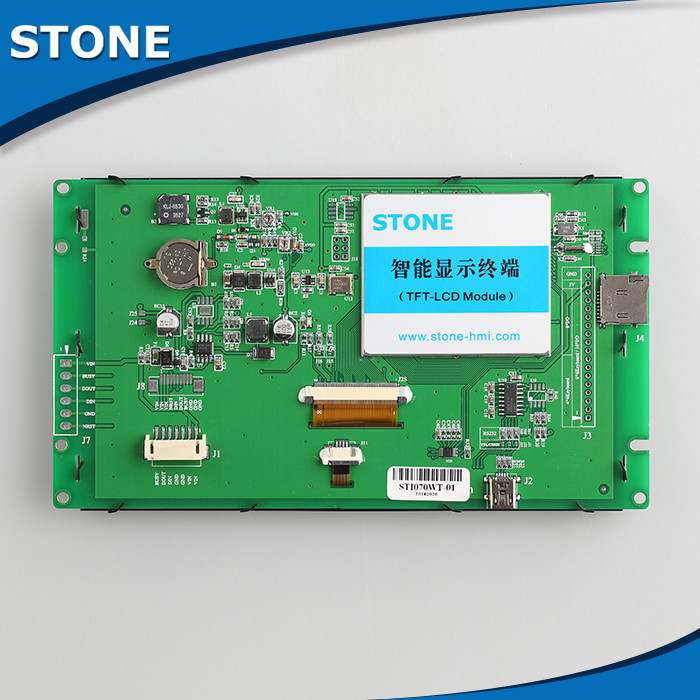

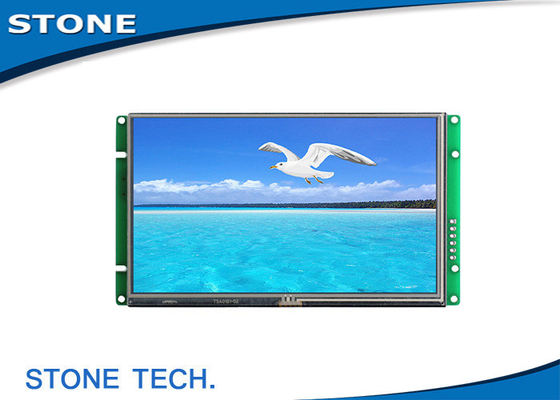

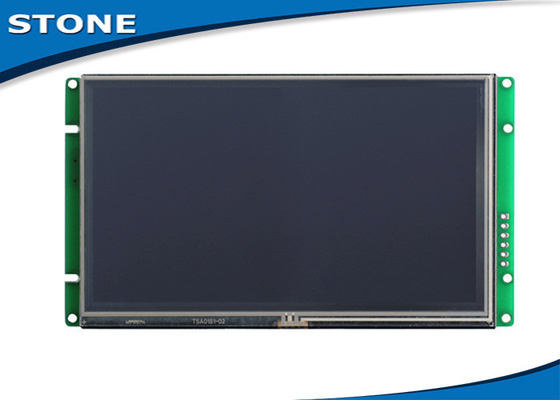

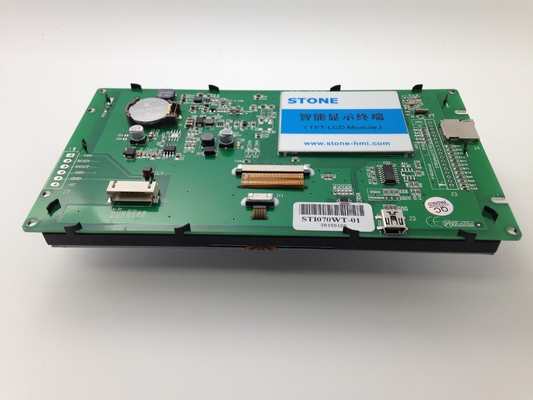

7 de Vertoningsmodule van duimtft met Brede Temperatuurwaaier en Lange MTBF

Fysische parameter

Model:

STA070WT-01

Grootte (Duim):

7 ' '

Resolutie:

800×RGB×480

Pixel dat uit elkaar plaatst:

0.1905mm×0.0635mm (H×V)

Kleur:

65536 kleuren (met 16 bits)

Het bekijken Gebied:

154.08mm×85.92mm

Vertoningsdimensie:

156.1mm×88.5mm

Algemene Afmeting:

180.8mm×101.4mm×14.5mm (N) /16.7mm (T)

Netto Gewicht:

250g (N) /325g (T)

TFT-Comité:

A+ het Comité van de Niveauindustrie

Het aanrakingsscherm:

De industrieniveau 4 draadweerstand
Of zonder aanraking is het scherm facultatief.

Backlightparameter

Backlighttype:

Leiden

Helderheid:

1000cd/m2
(De Helderheid kan in 100 niveaus regelbaar zijn.)

Contrast:

500:1

Het Backlightleven:

50.000 uren

Het bekijken Hoek:

70°/70°/50°/70° (L/R/U/D)

Het werk Temperatuur:

-30℃ ~ +85℃

Het werk Vochtigheid:

60℃, 90%

Opslagtemperatuur:

-30℃ ~ +85℃

Het schermwijze:

Digitaal

Prestatiesparameter

Cpu:

CortexM3 STM32F103 200MHz

LCD Controlemechanisme:

CPLD EPM240

Verfris Tarief:

60Hz

De Snelheid van de beeldomschakeling:

47 ms/picture (21 pictures/s)

Flitsgeheugen:

Standaard2gb, Uitbreiding 4GB

Geheugenbedrag voor beeld:

315 beelden

Interface:

RS232 de Interface van /TTL UART
(Breid me zo tot RS485 uit.)

Beelden die downloaden:

MiniUSB2.0 (12Mbps)

Voltagewaaier:

DC4.5V ~ 35V (Typische waarde: 12V)

Macht:

3.7W

Testrapport

MTBF:

4,250,000 H

Het werk Temperatuur:

-30℃ ~ +85℃

Luchtvochtigheid:

60℃, 90%

Ononderbroken Trilling die test:

10-55Hz, 1.5mm, 10G

Effectversnelling die test:

6ms, 100G

ESD die test:

10KV

Stralingsbetrouwbaarheid het Testen

44W

Hoofdgrootte van TFT LCD-Module

Grootte

Resolutie

3.5“

320×RGB×240

4.3 ' '

480×RGB×272

5.0“

640×RGB×480

5.6 ' '

640×RGB×480

5.7“

640×RGB×480

6.5 ' '

640×RGB×480

7.0 ' '

800×RGB×480

8.0 ' '

800×RGB×600

8.4 ' '

800×RGB×600

10.2 ' '

1024×RGB×600

10.4 ' '

800×RGB×600

12.1 ' '

1024×RGB×768

15.0 ' '

1024×RGB×768

15.6 ' '

1366×RGB×768

18.5“

1366×RGB×768
